Набор электронных компонентов предназначен для сборки регулируемого блока питания с выходным током до 1 Ампера. Радиоконструктор предназначен для радиолюбителей и кружков робототехники.
Основные параметры набора: Сложность сборки начальный уровень, входное напряжение AC от 6 до 32В или входное напряжение DC от 5 до 36В, выходной ток макс. 1А, выходное напряжение от 1,5 до 36В.

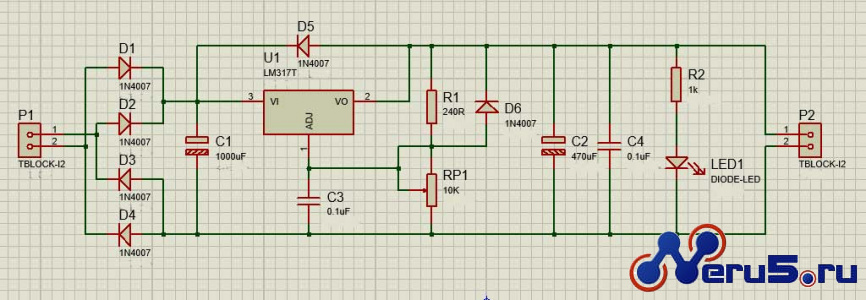

Схема блока питания:
Выпрямитель надиодах D1-D4 преобразует напряжение от трансформатора или другого источника напряжения в напряжение нужной полярности для питания схемы. Конденсатор C1 сглаживает пульсации тока. Выпрямленое напряжение поступает на вход микросхемы- регулятора LM317. Регулировка напряжения происходит по изменению опорного уровня напряжения на выводе ADJ микросхемы при вращении переменного резистора RP1. Пониженное напряжение с выхода микросхемы сглаживается конденсаторос C2 и С4, зажигает светодиод индикации выхода LED1 и поступает на выходной клеммник P2
На печатной плате нанесены обозначения деталей для сборки. Микросхему LM317 перед установкой необходимо прикрутить к радиатору, и только потом впаивать в схему.
В наборе идет схема с подробным описанием на русском языке, весь необходимый набор компонентов и печатная плата с обозначениями. В качестве источника тока может применяться трансформатор или любой источник питания с напряжением до 36В.
